锻造件结构设计：常见自由锻件结构

发布时间：2020-10-20 已有：位网友关注

　　锻造件结构设计:常见自由锻件结构

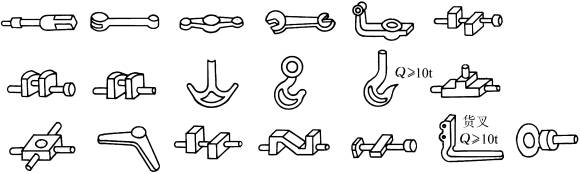

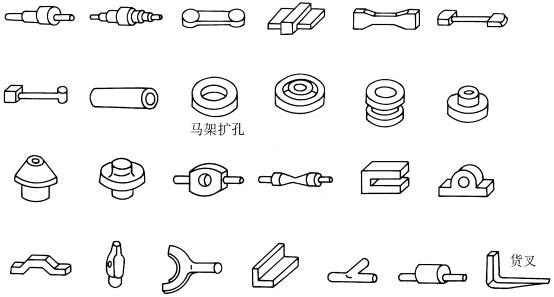

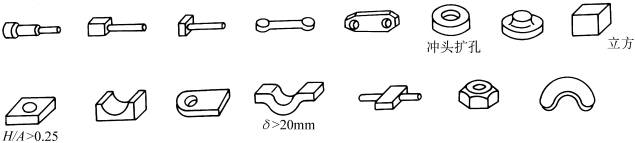

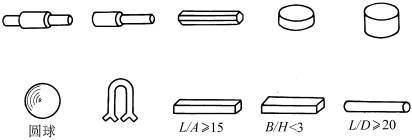

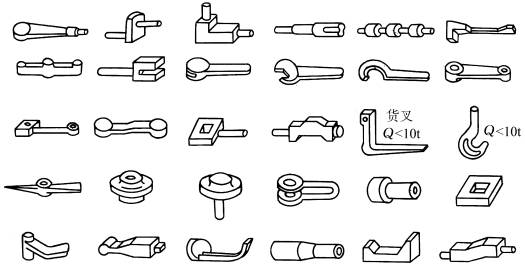

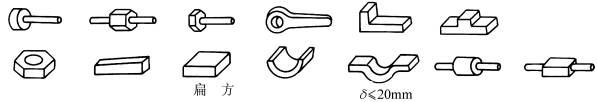

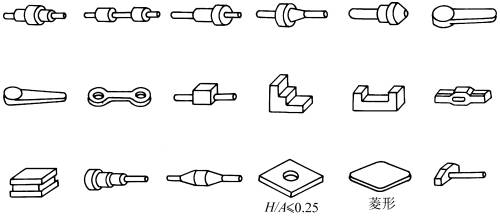

类别锻件形状示例 1 锻造件结构设计：常见自由锻件结构 2 3 4 5 6 7 8 9 注：⒈表中符号Q—起重量，H—高度，A—正方形的边长，d—厚度，L—长度，D—外径，B—宽度。 ⒉本表适于在锤上用自由锻（或局部采用胎模锻）方法生产的一般用途的钢质锻件。 ⒊表中锻件的复杂程度由1类向9类递减。
